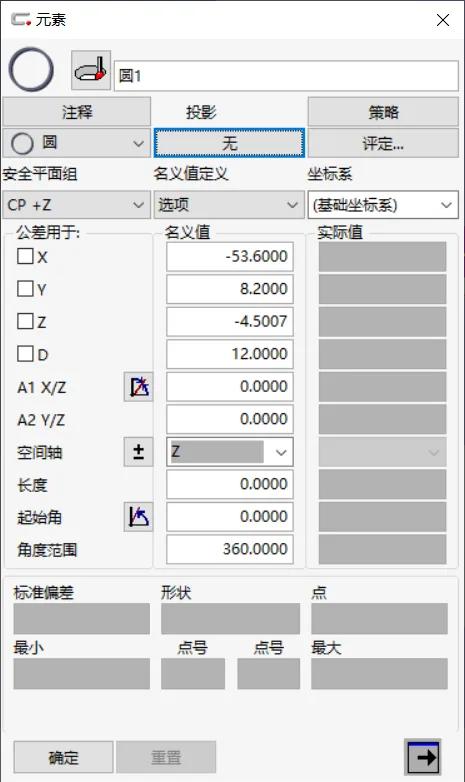

Calypso “圆1”元素参数界面详解

Calypso软件的一些界面认识

一、标签页区域

标签页	功能说明
注释 (Comment)	用于输入关于该元素的备注信息，方便记录或查阅。
投影 (Projection)	用于设置元素投影相关的参数。当测量需要在某个平面上投影时在此设置。
策略 (Strategy)	定义测量该元素时的具体方法：采点数、走点路径（单点/扫描）、测针速度等。

二、核心参数区

1. 公差用于 (Tolerance Used For)

勾选后告诉软件该圆将被用于评价哪些公差，软件可据此自动调整测量策略（如增加测点数）。

选项	含义
X / Y / Z	该圆的坐标将用于评价位置度公差
D	该圆的直径将用于评价尺寸公差
A1 X/Z / A2 Y/Z	该圆的角度将用于评价方向公差

2. 空间轴 (Space Axis)

定义圆的法线方向，即圆所在平面垂直于哪个坐标轴。这决定了测针应从哪个方向接近该圆。选项：X、Y、Z。

3. 长度 (Length)

此字段在“圆”元素中通常不适用或为灰色不可用状态，主要用于直线、圆柱等带有长度属性的元素。

4. 起始角 (Start Angle)

定义测量时第一个测量点的起始角度（单位：度）。角度从圆的哪个方向开始计算取决于软件内部定义（通常以X轴正方向为0°，逆时针旋转）。

5. 角度范围 (Angle Range)

定义测量时覆盖的角度范围（单位：度）。360.0000表示测量完整整圆，180.0000表示测量半圆。

6. 名义值 (Nominal Value)

定义圆的理论几何数据，由用户根据图纸或CAD模型手动输入，或从CAD模型自动拾取。

字段	含义	截图值
X	圆心的X坐标理论值	-53.6000
Y	圆心的Y坐标理论值	8.2000
Z	圆心的Z坐标理论值	-3.7470
D	圆的直径理论值	12.0000
A1 X/Z	圆所在平面绕X轴旋转的角度理论值	0.0000
A2 Y/Z	圆所在平面绕Y轴旋转的角度理论值	0.0000

说明：元素界面显示的XYZ值表示元素坐标系原点的位置。对于圆，元素坐标系原点位于圆心。名义值来自模型或手动输入，实际值则根据元素实测值计算得出。

7. 标准偏差、形状、点、最小/最大、点号

⚠️ 重要：实际测量完成后由软件根据测量数据自动计算并显示的结果值。

字段	含义	截图值（示例）
标准偏差 (Std Dev)	所有测量点偏离拟合圆的标准偏差。数值越小，圆的轮廓一致性越好。	0.0073
形状 (Form)	该圆的形状误差，对于圆即圆度。数值越小代表圆越圆。	0.0618
点 (Points)	测量该圆时采集的总点数。	6
最小 (Min)	所有测量点中，相对于理论圆最大内缩（偏向材料内部）的偏差值。	-0.0308
点号 (Point No.)	产生“最小”偏差值的是第几个测量点。	4
最大 (Max)	所有测量点中，相对于理论圆最大外扩（偏向材料外部）的偏差值。	0.0310
点号 (Point No.)	产生“最大”偏差值的是第几个测量点。	6

补充说明：

形状（圆度） 的计算方式：用两个同心圆（最小外接圆和最大内切圆）将所有测量点夹在中间，两圆的半径之差即为圆度。形状值 = 最大偏差 - 最小偏差。

最小/最大偏差：带正负号，负值表示点在理论圆内部（材料侧），正值表示在理论圆外部。

点号：用于追溯功能，当发现形状误差较大时，可通过点号定位具体测量点，分析该位置是否存在毛刺、脏污或测量策略问题。

三、评定方法说明

CALYPSO 中圆直径的评定方法主要有三种：

方法	简称	说明
最小二乘圆	GG	圆上各点到该圆周的距离的平方和为最小，是一种均化概念。软件默认方法。
最小外接圆	GN	外接于实际测量点且半径最小的圆。适用于轴类（外径）零件的作用尺寸。
最大内切圆	GX	内切于实际测量点且半径最大的圆。适用于孔类（内径）零件的作用尺寸。

注意：元素默认使用最小二乘法进行尺寸计算（X、Y、Z、直径等），形状度（如圆度）默认使用最小区域法。可在“评定”中修改评定方法以获得不同结果。

四、操作建议

类别	需要手动设置的参数	软件自动生成的参数
位置/尺寸	X、Y、Z、D	标准偏差、形状、最小、最大
方向/角度	空间轴、A1、A2、起始角、角度范围	—
测量策略	在“策略”标签页中设置	实际测得的点数
公差评价	“公差用于”中的勾选	实际计算出的公差结果

数据示例：标准偏差 vs 形状（圆度）

场景设定

假设我们测量一个理论直径为 10.0000 mm 的圆，测针共采集了 8 个点。每个点相对于理论圆心的半径偏差（单位：mm）如下：

测点编号	1	2	3	4	5	6	7	8
半径偏差	+0.002	+0.001	-0.001	+0.003	-0.002	+0.004	-0.003	-0.004

正值表示点在实际材料外部（外扩），负值表示在材料内部（内缩）。

计算标准偏差

标准偏差衡量的是所有数据点相对于其平均值的离散程度。

计算平均值（所有偏差的算术平均）：
$\bar{x} = \frac{(+0.002) + (+0.001) + (-0.001) + (+0.003) + (-0.002) + (+0.004) + (-0.003) + (-0.004)}{8} = 0$
计算标准偏差（总体标准差）：
$\sigma = \sqrt{\frac{\sum (x_i - \bar{x})^2}{n}}$
代入数据：
$\sigma = \sqrt{\frac{(0.002)^2 + (0.001)^2 + (-0.001)^2 + (0.003)^2 + (-0.002)^2 + (0.004)^2 + (-0.003)^2 + (-0.004)^2}{8}}$ $\sigma = \sqrt{\frac{0.000004 + 0.000001 + 0.000001 + 0.000009 + 0.000004 + 0.000016 + 0.000009 + 0.000016}{8}}$ $\sigma = \sqrt{\frac{0.000060}{8}} = \sqrt{0.0000075} \approx \mathbf{0.00274}$

结果：标准偏差 ≈ 0.00274 mm

这个数值较小，说明 8 个测量点都比较集中地分布在理论圆周围，整体波动不大。

计算形状（圆度）

圆度（形状）衡量的是所有测量点中，最大偏差与最小偏差之间的差值（极差）。

找出最大偏差（最外扩的点）：第 6 号点，偏差为 +0.004
找出最小偏差（最内缩的点）：第 8 号点，偏差为 -0.004
计算形状值：
$\text{形状} = \text{最大偏差} - \text{最小偏差} = (+0.004) - (-0.004) = \mathbf{0.008}$

结果：形状（圆度）= 0.008 mm

这个值表示该圆轮廓上最“凸”和最“凹”的点之间相差了 0.008 mm。

对比总结

指标	计算结果	反映的内容
标准偏差	0.00274 mm	所有点整体都比较集中在理论圆附近，一致性较好。
形状（圆度）	0.008 mm	虽然整体集中，但最极端的两点之间仍有 0.008 mm 的差距，这是该圆的最大圆度误差。

关键结论

标准偏差小（0.00274）→ 说明测量过程稳定，各点数据波动小。
形状值较大（0.008）→ 说明该圆虽然数据集中，但轮廓上存在局部的“凸起”和“凹陷”，圆度精度不够高。

一句话概括：

标准偏差看的是“全班同学的成绩是否稳定”，形状（圆度） 看的是“最高分和最低分的差距有多大”。

两者可以同时存在：成绩稳定（标准偏差小）不代表没有偏科（形状值可能大）。

简单来说一个是算术平方根一个是极值

标准偏差与形状（圆度）的实际意义对比

维度	形状（圆度）	标准偏差
本质	几何公差	统计指标
作用	判定零件是否合格	判定测量是否可信
超标含义	零件不合格，需排查加工工艺	测量不可靠，需检查探针或测量策略
查看场景	每次测量后必看	探针校验、程序验证、SPC分析时查看

一句话定位

形状（圆度）是产品合格与否的判据；标准偏差是测量结果可信与否的判据。

只有测量可信（标准偏差小）时，形状（圆度）的结果才有意义。
